粉末冶金烧结中的扩散现象

粉末冶金，作为一种以金属粉末为原料，通过压制成型和高温烧结等步骤制备金属零件的先进制造工艺，在烧结过程中，扩散现象扮演着实现粉末颗粒间冶金结合和致密化的关键角色理解这一现象对于提升粉末冶金制品的力学性能与质量控制具有重大意义

烧结，简而言之，是将压制后的粉末坯体在高温下加热至粉末材料的熔点以下，使颗粒间发生冶金结合的过程其主要目的在于增强机械强度，减少孔隙率，以及改善组织结构

扩散现象在烧结过程中起着至关重要的作用它是物质迁移的核心动力，推动着烧结颈的形成与长大，从而实现材料的致密化和组织均匀化在烧结过程中，我们常见到以下几种扩散类型：

一表面扩散，即原子沿粉末颗粒表面迁移这一过程有助于烧结初期颈部的形成，但并不直接参与致密化过程

二晶界扩散，即原子沿晶界迁移它在中期烧结阶段起着重要作用，有利于孔隙的闭合和致密化

三体扩散，即原子穿越晶体内部迁移这一过程对烧结后期的强度提升至关重要，但其激活能（Activation Energy）较高

四气相扩散，即在特定烧结环境下，原子以气相形式迁移这种形式适用于某些特殊材料系统

扩散速率受多种因素影响，包括温度时间粒径烧结气氛以及材料种类温度越高，扩散速率越快；烧结时间越长，扩散作用越充分；粉末越细，扩散路径越短；烧结气氛可控制氧化还原反应，影响界面扩散活性；不同金属的扩散系数不同，影响致密化效率

为获得理想的扩散效果，提升制品质量，工艺控制上需注意以下几点：选择适宜的烧结温度和时间，优化粉末粒度和形貌，采用保护气氛或真空环境烧结，并通过预合金化（Pre-alloying）粉末处理以降低扩散激活能，从而提升致密化效果

在米莫（金属注射成型）高性能零部件的制造中，我们通过精确调控烧结温度曲线（如梯度升温避免变形）优化粉末颗粒分布（D50 ≤ 10 μm）及预合金化比例（如17-4PH不锈钢的Cu/Nb微合金化），实现了符合扩散动力学规律的精准控制

米莫案例：

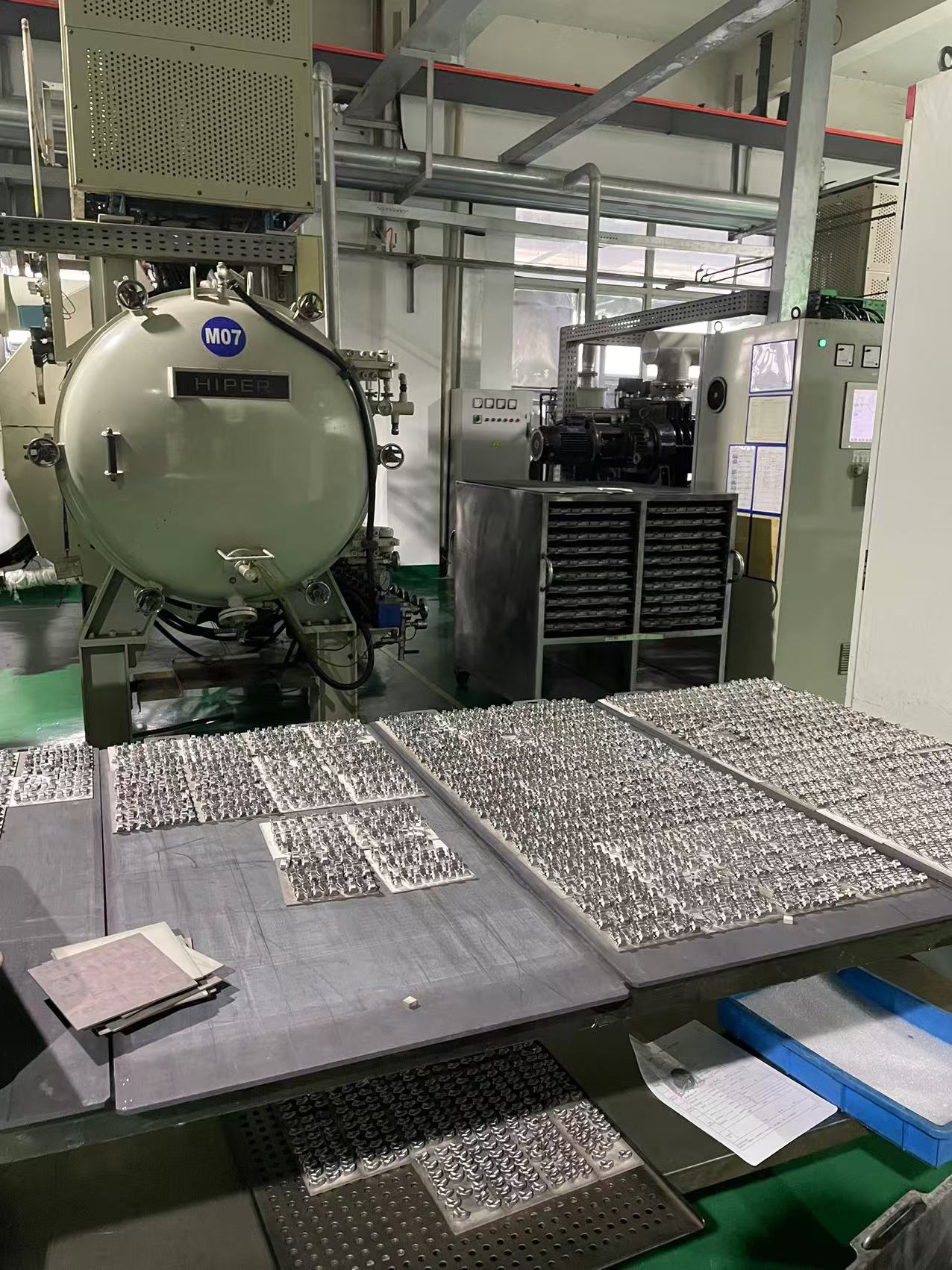

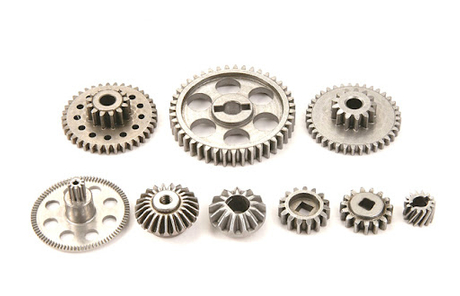

新能源汽车：齿轮箱行星架（材料：Fe-Ni-Mo预合金粉）通过两段式烧结（800°C脱脂+1280°C终烧），密度达7.8 g/cm³，抗拉强度超1200 MPa；

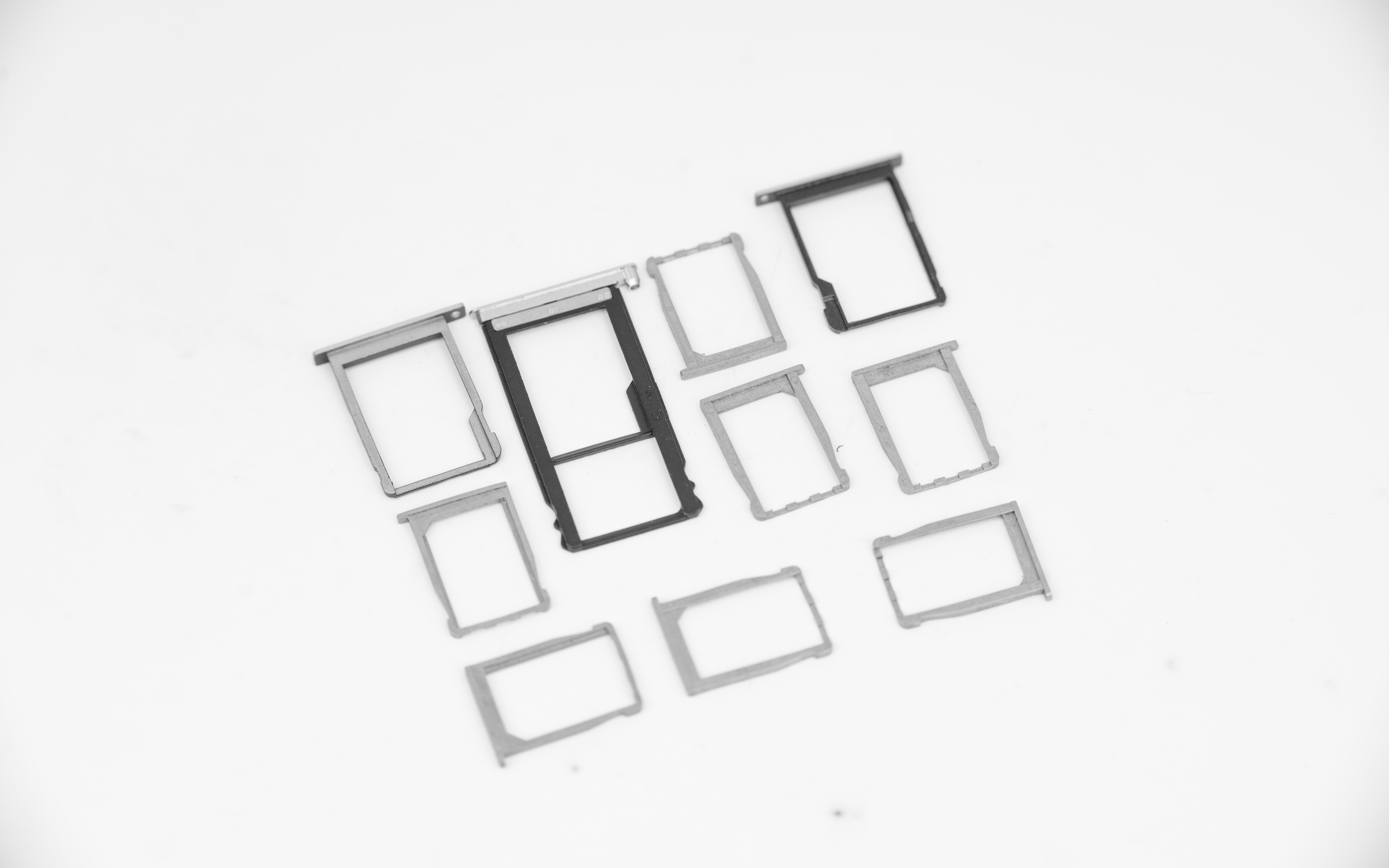

消费电子：手机卡托（316L不锈钢）通过纳米粉末均匀化烧结，表面粗糙度Ra<0.1 μm，实现高光无痕效果

该技术使产品在尺寸稳定性（CTE±0.02%）机械强度（较传统工艺提升20-40%）和表面质量（无需二次抛光）上达到行业领先水平
